虚拟地址转换[五] - paging structure caches

回顾上文TLB entry和PTE entry的组成，你有没有意识到，在多级页表系统中，TLB其实只是最后一级PTE的缓存（对于large pages的TLB则最后一级是PDE或者PDPTE，本文以下的讨论都是针对非large page的情况），这和在单级页表中是一样的。

多级页表的查找是一个串行的，链式的过程。试想一下，访问在虚拟地址空间里连续的两个pages（比如虚拟地址分别为0x0000123456789000和0x000012345678A000），而这两个pages的PGD entry, PUD entry, PMD entry都是一样的，只有PTE不一样。

难道在通过N次内存访问查找到第一个page的物理页面号后，在访问相邻的（虚拟地址层面）第二个page时还需要再老老实实，一步一步的从PGD往下找？这对于在追求性能方面可谓无所不用其极的现代处理器来说，是不可接受的。

既然PTE都可以被缓存，那前面几级的PMD, PUD, PGD也应该可以被缓存吗？是的，以intel的x86-64架构为例，它支持PDE cache（使用64位虚拟地址的bits 47:21作为index/tag，对应linux里的PMD entry），PDPTE cache（使用64位虚拟地址的bits 47:30作为index/tag，对应linux里的PUD entry），PML4 cache（使用64位虚拟地址的bits 47:39作为index/tag，对应linux里的PGD entry）。

除了最后一级页表PTE的entry是直接指向page外，其他级的页表的entry都是指向下一级页表首地址的，因此这些级的页表被称为paging structure，所以PDE cache，PDPTE cache和PML4 cache被统称为paging structure caches。在ARM中，这些caches被称为table walk caches（名字应该是来自MMU里的table walk unit）。

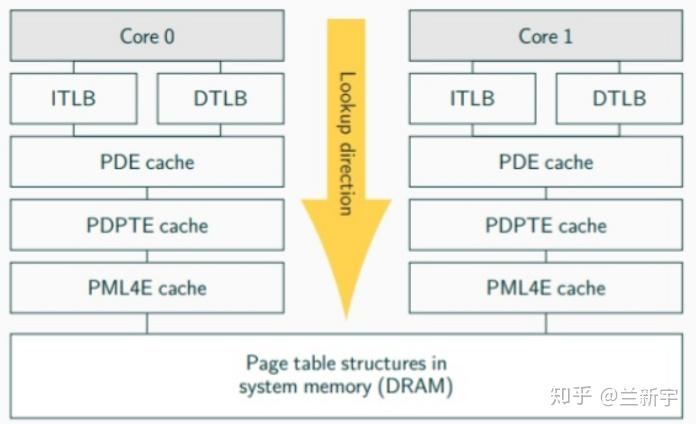

如果发生TLB miss，相当于PTE cache中没找到，那就

1. 从PDE cache中找，如果找到了则获得对应PT页表的首地址，可继续在PT中索引到PTE，需要1次内存访问；
2. 没找到再从PDPTE cache中找，如果找到了则获得对应PD页表的首地址，然后在PD->PT中索引，需要2次内存访问；
3. 还没找到再从PML4 cache中找，如果找到了则获得对应PDPT页表的首地址，然后在PDPT->PD->PT中索引，需要3次内存访问；
4. PML4 cache中也没有的话，那只能去DRAM里按照PML4->PDPT->PD->PT找了，需要4次内存访问。

可见，从TLB到DRAM，越往后，所需要的内存访问次数越多。

同TLB一样，paging structure caches需要使用专用的cache来实现，对这些cache的支持与否取决于不同处理器的具体设计。以intel的Haswell为例（i7-4770）为例，其PDE cache含有32个entries。

这篇文章曾讲到TLB中可能含有PCID/ASID来分别不同的进程，同样的，paging structure caches也是使用虚拟地址的位域子集作为index/tag的，如果在进程切换的时候不希望整个被flush掉，也需要含有PCID/ASID。

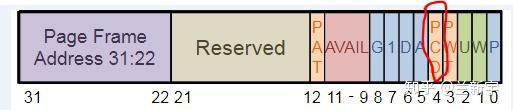

其实，页表既然是放在普通内存中的，自然也可以被缓存到普通cache中，MMU在不得不去查找页表之前，也会先去普通cache里看看，实在没有再极不情愿的去访问内存。以x86处理器为例，CR3寄存器和每级页表的entry都含有一个叫PCD（page-level cache disable）的位，可以控制该entry对应的下级页表（对于PTE对应的就是page）是否需要被缓存到普通cache中。

我的理解是，这种cache（intel的手册中称为page-level cache）缓存的是一个页表，而paging structure caches缓存的是页表中的某一项，后者效率更高，所以尝试访问的顺序应该是TLB -> paging structure caches -> 普通cache中的页表 -> 内存中的页表。

​ 转载：虚拟地址转换[五] - paging structure caches

---

✅ 在x86-64（IA-32e） 架构中的四级页表名称与缩写

Intel的64位架构使用四级页表，分别如下：

层级	缩写	全称	每项控制多少内存
1	PML4E	Page Map Level 4 Entry	控制512 GiB
2	PDPTE	Page Directory Pointer Table Entry	控制1 GiB
3	PDE	Page Directory Entry	控制2 MiB
4	PTE	Page Table Entry	控制4 KiB（标准页大小）

它们组成了64位虚拟地址的逐级映射：

[VA 63–48] ignored
[VA 47–39] → PML4E
[VA 38–30] → PDPTE
[VA 29–21] → PDE
[VA 20–12] → PTE
[VA 11–0 ] → Offset within 4KiB page

✅ 在Linux内核术语中对应的名称（更常见于内核源码）

Linux使用了更抽象、通用的术语来表示页表层级，特别是为了跨平台兼容。

层级（从上到下）	Linux名称	对应于x86-64硬件名称	含义/缩写解释
1	PGD	PML4	Page Global Directory
2	P4D	一般恒等于PGD（内核中保留）	Page 4th Directory
3	PUD	PDPTE	Page Upper Directory
4	PMD	PDE	Page Middle Directory
5	PTE	PTE	Page Table Entry

❗注意：PGD → P4D → PUD → PMD → PTE是Linux的通用叫法， x86-64实际只用到四级，但为了统一架构，Linux中保留了五级接口（有的层级恒等于上一层）。

⛓️ 举个流程图例：

1. CPU 访问虚拟地址 VA
2. 查 TLB：
   - 如果命中 → 得到物理地址 → 成功！
   - 如果未命中 → 进入 Page Walk：

       ┌─────────────┐
       ↓             │
     查 PML4[va[47:39]]  ←—— Paging Structure Cache 尝试加速
       ↓
     查 PDP[va[38:30]]   ←—— Paging Structure Cache
       ↓
     查 PD[va[29:21]]    ←—— Paging Structure Cache
       ↓
     查 PT[va[20:12]]
       ↓
     得到 PTE → 填入 TLB → 完成地址转换
